短周期拉弧螺柱焊机及焊枪
可实现半自动或全自动焊接
短周期拉弧螺柱焊机适用于手工焊、半自动焊、全自动焊，并且可焊接线柱、螺柱、T型钉、盲孔螺母、隔热层固定钉、球、特殊螺柱及其他多种连接件。材料可为碳钢、铬镍不锈钢、耐热钢和铝合金等。焊接持续时间可调，熔深约为 0.4 mm，适用于厚度 0.6 mm以上的工件，焊接接头牢固，稳定可靠，尤其适合表面有油污、浮锈、镀锌层或其他镀层的工件焊接。一般板厚和螺柱直径比最小为 1:8。
工艺原理

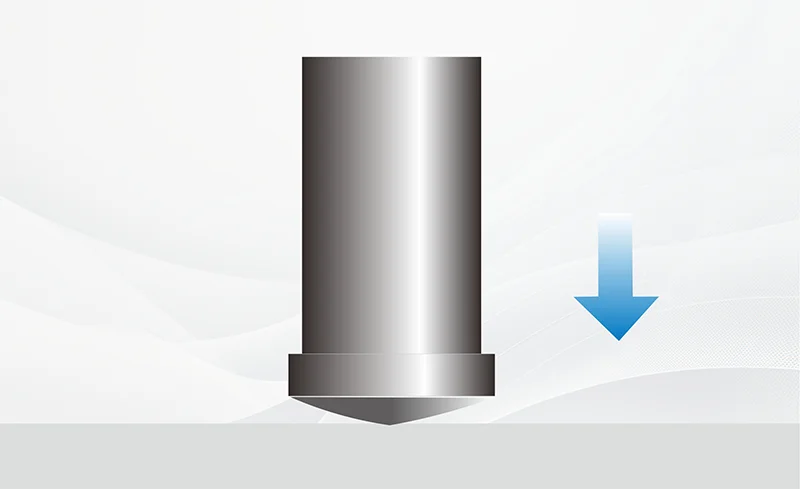

螺柱锥形引弧端头接触工件表面。

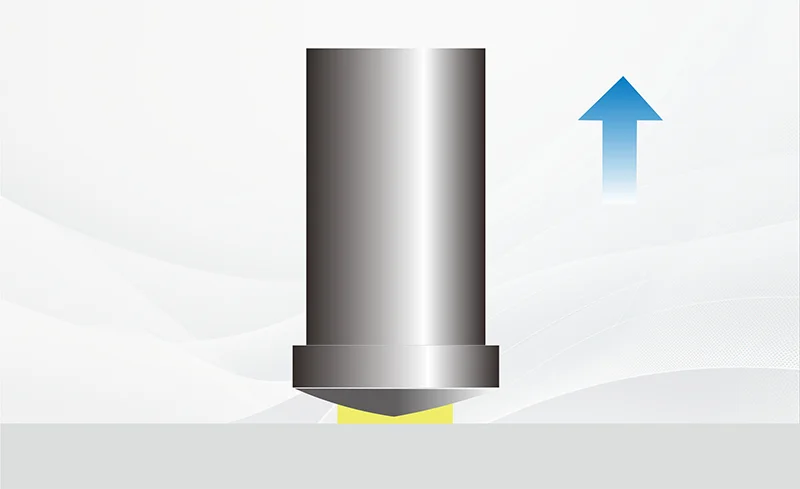

螺柱拉离工件，预引弧电流、焊接电流相继点燃。

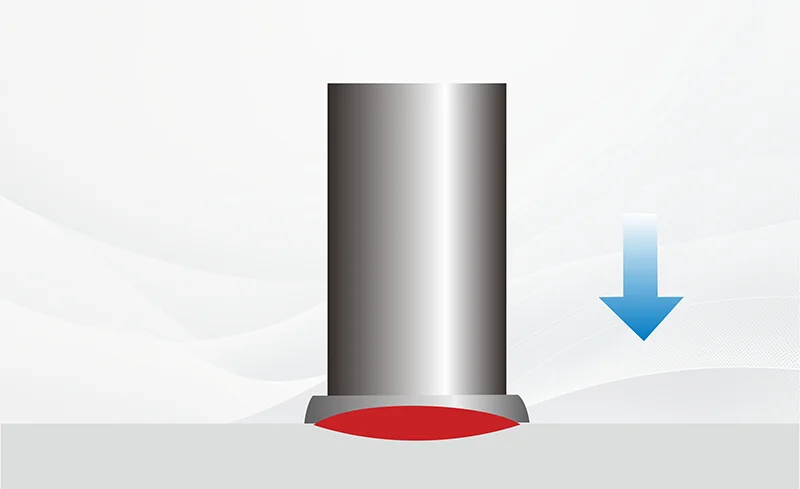

螺柱插进熔池，熔深约 0.4 mm，金属凝固，螺柱焊牢。
为什么选择 Soyer 短周期拉弧螺柱焊机
① 可实现半自动或全自动焊接。
② 防重复焊接，避免在已焊螺柱上再次焊接。
③ 操作简单、效率高，焊接频率可达 30 个/分钟。
④ 满足现场施工条件中的安全要求，重量轻，现场施工灵活。
⑤ 触摸式按键可调节预通气时间、预焊时间、焊接时间等各主要参数。
⑥ 经过 Soyer 更为严格的测试标准，性能稳定、可靠，确保工程周期。
⑦ 微处理器控制，液晶显示各种焊接参数、故障自检及报警功能，确保焊接质量。
⑧ 完善的自保护功能，可防止因电压、温度和误操作等对焊机造成损坏，网压波动自动补偿 ±10%。
短周期拉弧螺柱焊方式
- 不使用任何保护介质，一般用在汽车行业或直径较小的螺柱及保温钉。
- 使用气体保护模式，一般使用氩及二氧化碳气体，广泛使用在不同应用。
- 使用陶瓷环保护模式，在没有保护气及螺柱直径比较大的环境下使用。
应用领域

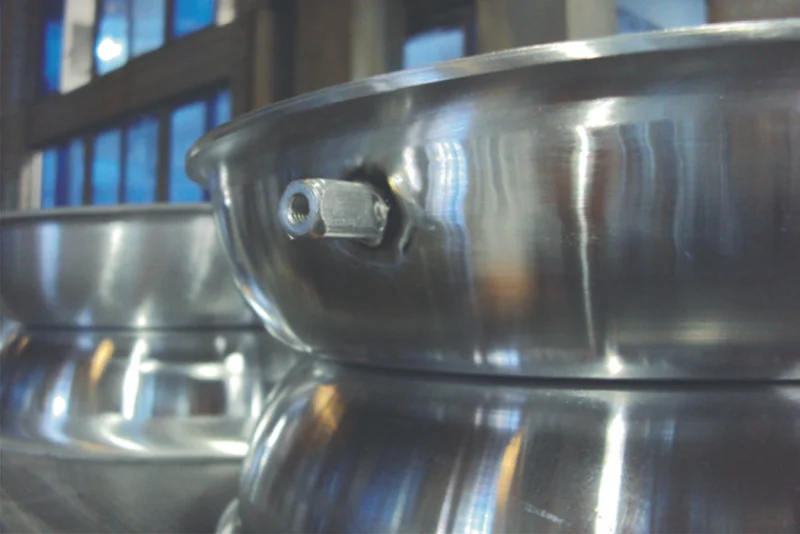

金属结构安装工程、船舶制造业（船舶内装修/装配设备/固定仪表/固定电缆托架/固定保温层/焊接甲板防滑钉等）、电站、锅炉与压力容器制造（制造锅炉水冷壁/制造化工设备与制造容器）、电力建设工程（电建施工）、机械制造、电气装置、开关柜、炊具和厨房设备制造、电梯制造（电梯电器部件/钣金件加工）、汽车（车身/冲压部件/仪表盘/挡泥板等）、铁路机车车厢制造。

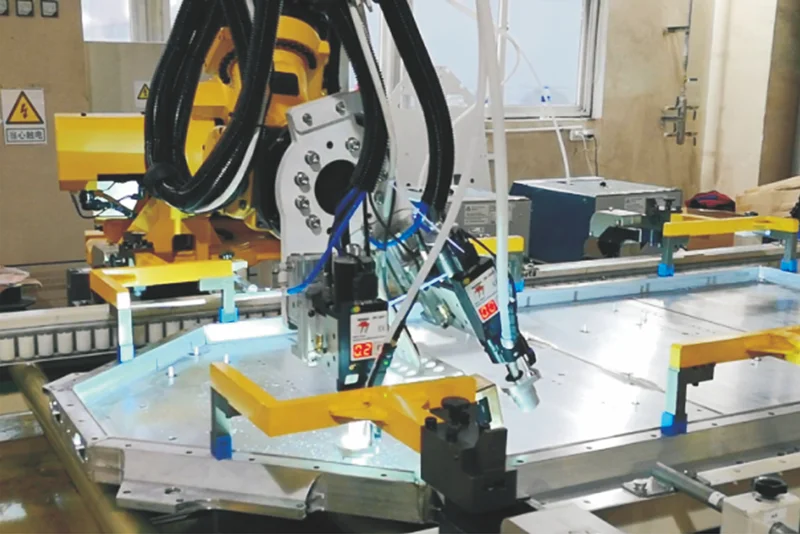

新能源汽车铝电池托盘

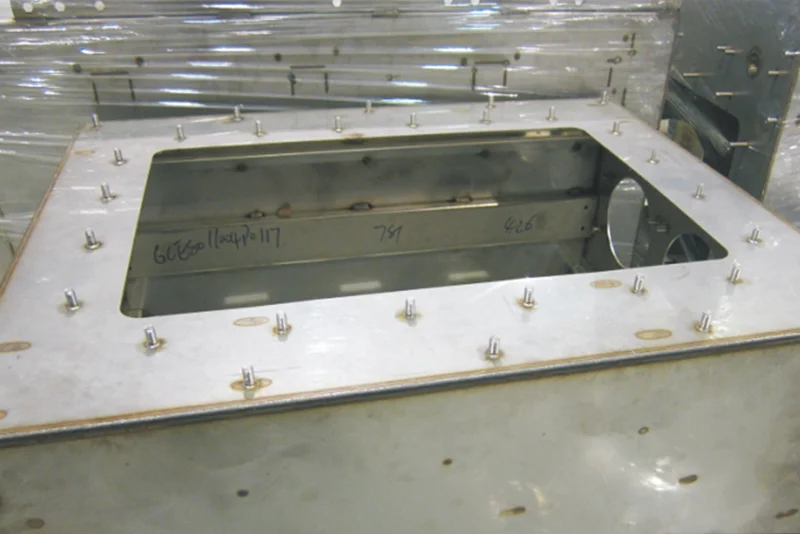

控制柜
技术参数
| 产品型号 | BMK-8i | BMK-8iACCU | BMK-10i | BMK-12 W | BMK-16i | BMK-20i |
| 焊接范围 | M3-M10 Ø 2-8 mm |
M3-M10 Ø 2-8 mm |
M3-M10 Ø 2-10 mm |
M3-M12 RD Ø 2-11 mm |
M3-M16 RD Ø 2-13 mm |
M3-M16 Ø 2-16 mm |
| 焊接材料 | 碳钢、不锈钢和耐热钢 （铜铝合金取决于实际产品要求） | |||||
| 标准焊枪 | PH-9 SRM12 | PH-9 SRM12 | PH-9 SRM12 | PH-3N （可选 PK-3） |
PH-3N （可选 PH-2L） |
PH-3N SRM |
| 充电电压（可调节） | 100-300 A | 100-300 A | 100-600 A | 800A | 100-1000 A | 1000-1200 A |
| 焊接时间 | 20-500 ms | 20-500 ms | 20-500 ms | 1-1000 ms | 3-1000 ms | 20-500 ms |
| 焊接频率 | 最大可达 30 个/分钟，取决于螺柱直径；BMK-8i ACCU 在满电的状态下， 最多可焊 500 个 | |||||
| 输入电源 | 1×230 V，50/60 Hz，16 AT | 110-230 V，50/60 Hz，10 AT | 3×400 V，50/60 Hz，16 AT | 3×400 V，50/60 Hz，32 AT | 3×400 V，50/60 Hz，32 AT | 3×400 V，50/60 Hz，32 AT |
| 尺寸（长×宽×高 mm） | 400/190/300 | 400/190/300 | 545/220/350 | 500/360/325 | 700/335/440 | 610/320/310 |
| 重量（kg） | 9.5 | 8.0 | 16.5 | 48.0 | 36.5 | 25.0 |
| 产品型号 | PK-3 | PH-3N | PH-2L | PH-9 SRM12 | PH-9 SRM12+G | PH-4L | PH-5L |
| 焊接范围 | M3-M12 Ø 3-12 mm |
M3-M12 Ø 3-12 mm |
M6-M16 Ø 6-16 mm |
M3-M12 Ø 3-12 mm |
M3-M12 Ø 3-12 mm |
M6-M20 Ø 6-19 mm |
M6-M24 Ø 6-25 mm |
| 焊接材料 | 低碳钢、不锈钢和耐热钢 | ||||||
| 电缆长度 | 3 m 高柔性 | 5 m 高柔性 | 5 m 高柔性 | 5 m 高柔性 | 5 m 高柔性 | 5 m 高柔性 | 5 m 高柔性 |
| 尺寸（长×宽×高 mm） | 40/235/138 | 65/280/138 | 80/300/160 | 65/245/138 | 65/245/138 | 80/350/185 | 80/350/250 |
| 重量（kg） | 1.0 | 1.0 | 1.6 | 1.3 | 1.4 | 2.1 | 2.3 |
